Rádiová komunikačná infraštruktúra

Komunikačná
infraštruktúra

Centrálna komunikačná jednotka (CCU)

Centrálna komunikačná jednotka (CCU) predstavuje základný infraštruktúrny prvok rádiového komunikačného systému slúžiaceho pre ovládanie sirén, komunikáciu s monitorovacími stanicami alebo rôznymi inými zariadeniami  používaných vo varovných, vyrozumievacích či monitorovacích systémoch.  Je navrhnutá ako flexibilné modulárne zariadenie umožňujúce na jednej strane pripojenie ovládacích zariadení, ako sú počítače, dispečerské pulty (OCP 16) a lokálne ovládacie zariadenia (LCU) na druhej strane sirény,  monitorovacie stanice či iné zariadenia.

pdf_logo_file    Centrálna komunikačná jednotka (CCU)

centralna-komunikacna-jednotka-ccu
komunikacna-infrastruktura-ccu

Kľúčové vlastnosti

Univerzálnosť a kompatibilita

  • Umožňuje vytváranie rôznych komunikačných architektúr – od jednoduchých s jednou jednotkou až po rozsiahle systémy so stovkami jednotiek pokrývajúcimi rozsiahle územia
  • Podpora komunikačných protokolov rôznych výrobcov či štandardov umožňuje integráciu s rôznymi systémami či už existujúcimi, alebo priamo budovanými ako hybridné.

Komunikácia:

  • Umožňuje rádiovú komunikáciu prostredníctvom všetkých bežných rádiokomunikačných systémov (Tetra, Tetra BOS, Mototrbo, DMR, analógové rádio, mobilné dáta, LoRa, VKV, RDS  atď.)
  • Umožňuje linkovú komunikáciu prostredníctvom bežných linkových komunikačných štandardov (Ethernet, CAN, RS232, RS 485 atď.).
  • Implementované komunikačné algoritmy a protokoly využívajúce časovú synchronizáciu jednotlivých zariadení  umožňujú kombináciu hromadne zasielaných správ a synchronizovaných odpovedí a tým extrémne rýchly prenos dôležitých správ, čo je dôležité hlavné pri hromadnej aktivácii sirén.

Bezpečnosť:

  • V závislosti od použitého komunikačného kanálu umožňuje všetky bežné typy kryptovania komunikácie na ochranu prenášaných dát (AES, TripleDES, Chacha20, RC4).
  • Možnosť diaľkového dohľadu a diagnostiky umožňuje sledovať bežný prevádzkový stav zariadenia a odosielanie asynchrónnych správ v prípade poruchy alebo neoprávneného otvorenia dvierok.

Spoľahlivosť a odolnosť:

  • Prevádzková teplota od -25 °C do +65 °C zaručuje funkčnosť aj v náročných podmienkach
  • Zálohovanie napájania zabezpečuje nepretržitú prevádzku aj pri výpadkoch elektrickej energie.

Centrálna komunikačná jednotka (CCU)

Centrálna komunikačná jednotka (CCU) predstavuje základný infraštruktúrny prvok rádiového komunikačného systému slúžiaceho pre ovládanie sirén, komunikáciu s monitorovacími stanicami alebo rôznymi inými zariadeniami  používaných vo varovných, vyrozumievacích či monitorovacích systémoch.  Je navrhnutá ako flexibilné modulárne zariadenie umožňujúce na jednej strane pripojenie ovládacích zariadení, ako sú počítače, dispečerské pulty (OCP 16) a lokálne ovládacie zariadenia (LCU) na druhej strane sirény,  monitorovacie stanice či iné zariadenia.

pdf_logo_file    Centrálna komunikačná jednotka (CCU)

centralna-komunikacna-jednotka-ccu

Kľúčové vlastnosti

Univerzálnosť a kompatibilita

  • Umožňuje vytváranie rôznych komunikačných architektúr – od jednoduchých s jednou jednotkou až po rozsiahle systémy so stovkami jednotiek pokrývajúcimi rozsiahle územia
  • Podpora komunikačných protokolov rôznych výrobcov či štandardov umožňuje integráciu s rôznymi systémami či už existujúcimi, alebo priamo budovanými ako hybridné.

Komunikácia:

  • Umožňuje rádiovú komunikáciu prostredníctvom všetkých bežných rádiokomunikačných systémov (Tetra, Tetra BOS, Mototrbo, DMR, analógové rádio, mobilné dáta, LoRa, VKV, RDS  atď.)
  • Umožňuje linkovú komunikáciu prostredníctvom bežných linkových komunikačných štandardov (Ethernet, CAN, RS232, RS 485 atď.).
  • Implementované komunikačné algoritmy a protokoly využívajúce časovú synchronizáciu jednotlivých zariadení  umožňujú kombináciu hromadne zasielaných správ a synchronizovaných odpovedí a tým extrémne rýchly prenos dôležitých správ, čo je dôležité hlavné pri hromadnej aktivácii sirén.

Bezpečnosť:

  • V závislosti od použitého komunikačného kanálu umožňuje všetky bežné typy kryptovania komunikácie na ochranu prenášaných dát (AES, TripleDES, Chacha20, RC4).
  • Možnosť diaľkového dohľadu a diagnostiky umožňuje sledovať bežný prevádzkový stav zariadenia a odosielanie asynchrónnych správ v prípade poruchy alebo neoprávneného otvorenia dvierok.

Spoľahlivosť a odolnosť:

  • Prevádzková teplota od -25 °C do +65 °C zaručuje funkčnosť aj v náročných podmienkach
  • Zálohovanie napájania zabezpečuje nepretržitú prevádzku aj pri výpadkoch elektrickej energie.
komunikacna-infrastruktura-ccu
ccu-portable

Prenosná centrálna komunikačná jednotka
(CCU Portable)

CCU Portable je pokročilé riešenie na efektívne riadenie a ovládanie sirén, ktoré spája funkčnosť Centrálnej komunikačnej jednotky (CCU) a dispečerského pultu OCP 16 do jedného prenosného zariadenia. Je navrhnuté pre rýchle nasadenie a umožňuje operatívne riadenie varovných systémov v rádiovom dosahu, čo z neho robí ideálny nástroj pre mobilný alebo záložný dispečing pri operatívnom nasadení prenosných varovných prostriedkov Pavian Portable.

Zariadenie disponuje možnosťou pripojenia do siete Ethernet, čo výrazne rozširuje jeho komunikačné a riadiace schopnosti. CCU Portable umožňuje jednoduché pripojenie počítača alebo notebooku so softvérom Vektra®, čím vytvára užívateľsky prívetivé rozhranie na správu a monitorovanie varovných systémov.

Zariadenie je uložené v prenosnom kufríku s krytím IP66, ktorý ho chráni pred prachom a vodou počas transportu. Externá napájacia jednotka, uložená v samostatnom plastovom kufríku s rovnakým krytím, zabezpečuje spoľahlivé napájanie v kritických situáciách.

Vďaka kompaktným rozmerom a prenosnému prevedeniu je inštalácia CCU Portable jednoduchá a rýchla – stačí pripojiť anténu a napájací kufrík. CCU Portable sa takto stáva ideálnym riešením pre nasadenie v oblastiach s dôrazom na mobilitu pri mimoriadnych udalostiach alebo dočasných inštaláciách.

Prenosná centrálna komunikačná jednotka (CCU Portable)

CCU Portable je pokročilé riešenie na efektívne riadenie a ovládanie sirén, ktoré spája funkčnosť Centrálnej komunikačnej jednotky (CCU) a dispečerského pultu OCP 16 do jedného prenosného zariadenia. Je navrhnuté pre rýchle nasadenie a umožňuje operatívne riadenie varovných systémov v rádiovom dosahu, čo z neho robí ideálny nástroj pre mobilný alebo záložný dispečing pri operatívnom nasadení prenosných varovných prostriedkov Pavian Portable.

Zariadenie disponuje možnosťou pripojenia do siete Ethernet, čo výrazne rozširuje jeho komunikačné a riadiace schopnosti. CCU Portable umožňuje jednoduché pripojenie počítača alebo notebooku so softvérom Vektra®, čím vytvára užívateľsky prívetivé rozhranie na správu a monitorovanie varovných systémov.

Zariadenie je uložené v prenosnom kufríku s krytím IP66, ktorý ho chráni pred prachom a vodou počas transportu. Externá napájacia jednotka, uložená v samostatnom plastovom kufríku s rovnakým krytím, zabezpečuje spoľahlivé napájanie v kritických situáciách.

Vďaka kompaktným rozmerom a prenosnému prevedeniu je inštalácia CCU Portable jednoduchá a rýchla – stačí pripojiť anténu a napájací kufrík. CCU Portable sa takto stáva ideálnym riešením pre nasadenie v oblastiach s dôrazom na mobilitu pri mimoriadnych udalostiach alebo dočasných inštaláciách.

ccu-portable

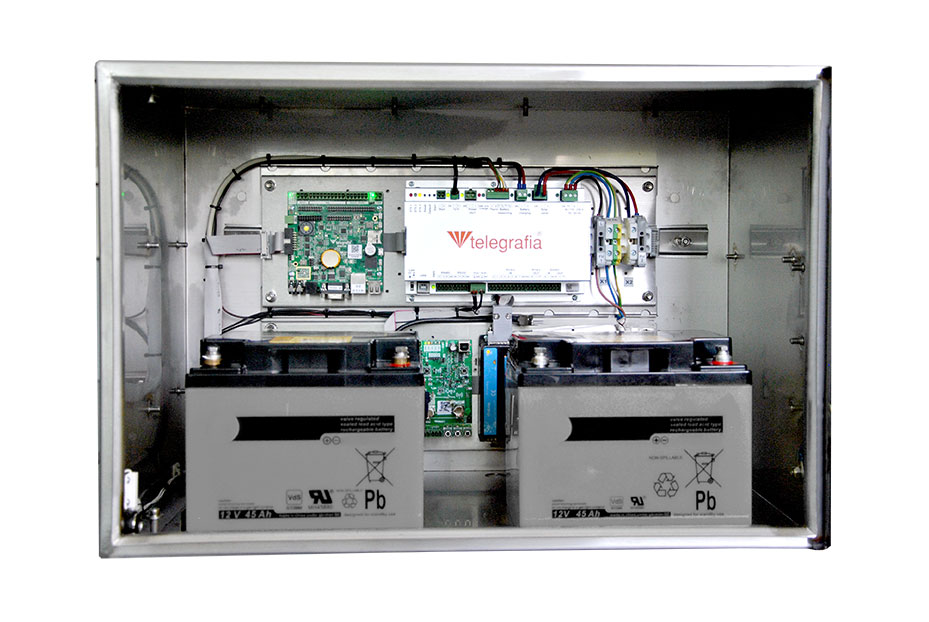

Retranslačná stanica (RS)

Zariadenie na zvýšenie dosahu signálu v analógovej rádiovej sieti. Prijíma signály z Centrálnej komunikačnej jednotky a preposiela ich ďalej na vzdialené sirény a opačne. Keďže každá siréna je vybavená rádiomodemom a je schopná plniť funkcie retranslačnej stanice, pokrytie rozsiahleho  územia rádiovým signálom sa dá zaistiť finančne efektívnym spôsobom. Špeciálne komunikačné algoritmy zároveň umožňujú extrémne nízke doby aktivácie sirén aj doručenie spätného potvrdenia o tom, že boli úspešne aktivované.

retranslacna-skrinka-open

Retranslačná stanica (RS)

Zariadenie na zvýšenie dosahu signálu v analógovej rádiovej sieti. Prijíma signály z Centrálnej komunikačnej jednotky a preposiela ich ďalej na vzdialené sirény a opačne. Keďže každá siréna je vybavená rádiomodemom a je schopná plniť funkcie retranslačnej stanice, pokrytie rozsiahleho  územia rádiovým signálom sa dá zaistiť finančne efektívnym spôsobom. Špeciálne komunikačné algoritmy zároveň umožňujú extrémne nízke doby aktivácie sirén aj doručenie spätného potvrdenia o tom, že boli úspešne aktivované.
