Os riscos comuns

A maior parte das empresas químicas usa nos seus processos de produção as substâncias perigosas que comprometem a saúde e a vida e que precisam ser transportadas, armazenadas e processadas. As experiências do mundo inteiro mostram que apesar de regulamentos rigorosos e grande cautela no exercício das atividades acima mencionadas, sempre há um certo risco de vazamento e poluição ambiental. Por isso, a presença das substâncias perigosas deve ser monitorizada regularmente e devem ser tomadas as respetivas medidas conforme a concentração.

Em regra, distinguem-se ao menos dois níveis de concentração de risco:

  • concentração aumentada – a concentração da substância perigosa na faixa de valores que excederam os valores normais, mas que não põem em perigo a saúde humana,
  • concentração de emergência – a concentração da substância perigosa na faixa de valores que excederam os valores permitidos de acordo com os padrões relevantes e já ameaçam a saúde humana.

O número de níveis de concentrações de substâncias perigosas pode ser ainda maior e é determinado por leis, padrões, regulamentos internos da empresa e tipos de substâncias perigosas.

Os riscos comuns

A maior parte das empresas químicas usa nos seus processos de produção as substâncias perigosas que comprometem a saúde e a vida e que precisam ser transportadas, armazenadas e processadas. As experiências do mundo inteiro mostram que apesar de regulamentos rigorosos e grande cautela no exercício das atividades acima mencionadas, sempre há um certo risco de vazamento e poluição ambiental. Por isso, a presença das substâncias perigosas deve ser monitorizada regularmente e devem ser tomadas as respetivas medidas conforme a concentração.

Em regra, distinguem-se ao menos dois níveis de concentração de risco:

  • concentração aumentada – a concentração da substância perigosa na faixa de valores que excederam os valores normais, mas que não põem em perigo a saúde humana,
  • concentração de emergência – a concentração da substância perigosa na faixa de valores que excederam os valores permitidos de acordo com os padrões relevantes e já ameaçam a saúde humana.

O número de níveis de concentrações de substâncias perigosas pode ser ainda maior e é determinado por leis, padrões, regulamentos internos da empresa e tipos de substâncias perigosas.

chemicky_premysel_01

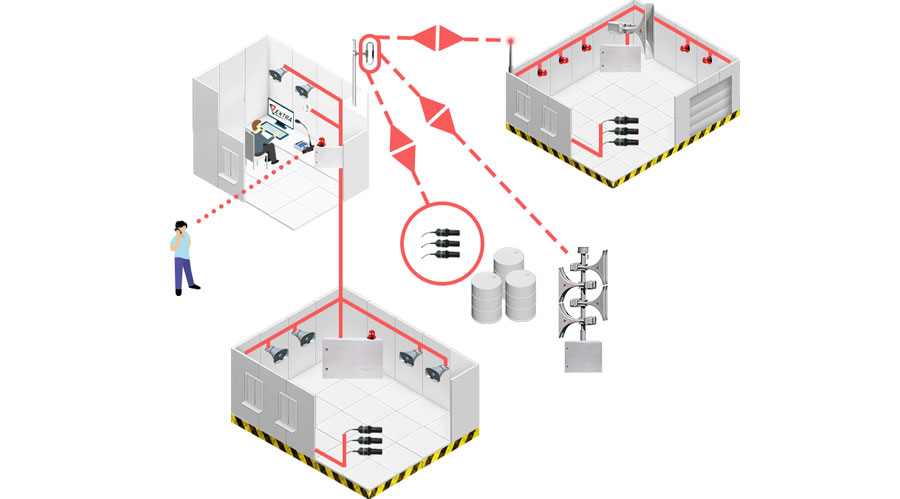

Descrição da solução

A solução de alerta precoce para a indústria química é projetada como um sistema abrangente integrado, incluindo monitoramento e notificação. Primeiro, o sistema assegurará o monitoramento direto das concentrações de substâncias perigosas. Para maior segurança, os seus sensores de monitoramento são independentes dos sistemas tecnológicos que controlam a produção química e estão conetados ao painel de controle Amadeo. Há no mínimo dois níveis definidos para a medição de concentrações das substâncias perigosas. Se os valores de concentração medidos estiverem num intervalo de concentração aumentada, será notificado o operador ou, no caso de locais de trabalho autónomos será notificado o pessoal responsável no serviço. Estes podem verificar as causas do aumento da concentração e tomar medidas de segurança apropriadas sem declarar um evento extraordinário.  Se os valores medidos atingirem um intervalo de concentração de emergência, ativa-se aviso em massa. Conforme o tipo da substância ou os regulamentos em vigor pode ser posposta a ativação do alerta coletivo depois de verificar o estado da concentração de forma alternativa. Após a confirmação e ativação do alerta em massa, o sistema permite a automação de todos os processos relacionados. Ao mesmo tempo, permite alertar apenas algumas operações selecionadas, todas as instalações da empresa ou a população ao redor.

Esta solução deve ser usada se:

  • for necessário separar o sistema de monitoramento operacional e de alerta porque têm configurações diferentes das concentrações de substâncias perigosas,
  • não existir um sistema de monitoramento operacional,
  • for necessária uma automação máxima de atividades ou um centro da gestão de alerta e de aviso autónomo,
  • for necessária uma resposta diferente do sistema para vários níveis de concentrações de risco das substâncias perigosas.

O sistema consiste em:

  • obslužné alebo bezobslužné riadiace varovné a vyrozumievacie centrum,
  • rádiovo ovládané ústredne Amadeo s možnosťou doplnenia modulov na zvýšenie počtu vstupov pre väčší počet monitorovacích senzorov,
  • snímače nebezpečných látok,
  • reproduktory pre 100 V rozvody,
  • výkonové tlakové reproduktory,
  • svetelné majáky.

V závislosti od rozsahu rizík, systém pokrýva varovným akustickým signálom len ohrozené pracoviská v areáli spoločnosti alebo aj okolité územie za účelom varovania obyvateľstva. V hlučných prevádzkach sa na zvýšenie účinnosti prieniku varovnej informácie používajú optické signalizačné zariadenia. Systém umožňuje prepojenie na nadriadený systém hromadného varovania obyvateľstva v správe štátu alebo samospráv.

Sistemas de alerta na indústria química

Descrição da solução

A solução de alerta precoce para a indústria química é projetada como um sistema abrangente integrado, incluindo monitoramento e notificação. Primeiro, o sistema assegurará o monitoramento direto das concentrações de substâncias perigosas. Para maior segurança, os seus sensores de monitoramento são independentes dos sistemas tecnológicos que controlam a produção química e estão conetados ao painel de controle Amadeo. Há no mínimo dois níveis definidos para a medição de concentrações das substâncias perigosas. Se os valores de concentração medidos estiverem num intervalo de concentração aumentada, será notificado o operador ou, no caso de locais de trabalho autónomos será notificado o pessoal responsável no serviço. Estes podem verificar as causas do aumento da concentração e tomar medidas de segurança apropriadas sem declarar um evento extraordinário.  Se os valores medidos atingirem um intervalo de concentração de emergência, ativa-se aviso em massa. Conforme o tipo da substância ou os regulamentos em vigor pode ser posposta a ativação do alerta coletivo depois de verificar o estado da concentração de forma alternativa. Após a confirmação e ativação do alerta em massa, o sistema permite a automação de todos os processos relacionados. Ao mesmo tempo, permite alertar apenas algumas operações selecionadas, todas as instalações da empresa ou a população ao redor.

Esta solução deve ser usada se:

  • for necessário separar o sistema de monitoramento operacional e de alerta porque têm configurações diferentes das concentrações de substâncias perigosas,
  • não existir um sistema de monitoramento operacional,
  • for necessária uma automação máxima de atividades ou um centro da gestão de alerta e de aviso autónomo,
  • for necessária uma resposta diferente do sistema para vários níveis de concentrações de risco das substâncias perigosas.

O sistema consiste em:

  • obslužné alebo bezobslužné riadiace varovné a vyrozumievacie centrum,
  • rádiovo ovládané ústredne Amadeo s možnosťou doplnenia modulov na zvýšenie počtu vstupov pre väčší počet monitorovacích senzorov,
  • snímače nebezpečných látok,
  • reproduktory pre 100 V rozvody,
  • výkonové tlakové reproduktory,
  • svetelné majáky.

V závislosti od rozsahu rizík, systém pokrýva varovným akustickým signálom len ohrozené pracoviská v areáli spoločnosti alebo aj okolité územie za účelom varovania obyvateľstva. V hlučných prevádzkach sa na zvýšenie účinnosti prieniku varovnej informácie používajú optické signalizačné zariadenia. Systém umožňuje prepojenie na nadriadený systém hromadného varovania obyvateľstva v správe štátu alebo samospráv.

Sistemas de alerta na indústria química

O centro de alerta e de aviso de controle

O centro da gestão de alerta e de aviso cumpre, em particular, as seguintes funções principais:

  • monitora continuamente o estado/a funcionalidade de todo o sistema,
  • monitora as concentrações de substâncias perigosas através dos sensores conetados aos painéis de controle,
  • quando a concentração da substância perigosa exceder o primeiro nível, ativa a notificação do operador diretamente nas instalações ou, no caso de locais de trabalho autônomos, através do telefone.
  • quando a concentração da substância perigosa exceder o segundo nível – o nível de emergência, ativa a mensagem de aviso,
  • no caso dum maior evento extraordinário ativa o processo de notificação, ou seja, chama as pessoas competentes para os locais de trabalho e informa as instituições relevantes sobre o evento,
  • no caso dum maior vazamento da substância perigosa, ativa o sistema de alerta da população externo interconetado,
  • registra a comunicação no centro de gestão para análise posterior.

O centro de gestão consiste em:

  • computador com o software Vektra®
  • um painel de controle Amadeo ou uma unidade central de comunicação
  • aplicações de software adicionais para monitoramento, notificação e registro

Ústredne Amadeo

Na jednotlivých prevádzkach sú umiestnené ústredne Amadeo, prepojené na nadriadené riadiace varovné a vyrozumievacie centrum. V prípade prerušenia komunikácie s týmto centrom, ústredne Amadeo začnú pracovať v autonómnom režime. Ku každej ústredni sú pripojené snímače nebezpečných látok. Koncentrácia nebezpečnej látky sa spravidla meria troma snímačmi a údaj sa považuje za vierohodný, ak je zhodný aspoň na dvoch snímačoch. Pre šírenie akustickej varovnej správy sa vo vnútorných priestoroch s bežným hlukovým pozadím využívajú 100 V rozvody s reproduktormi s výkonom 5-20 W. Pre hlučné haly a vonkajšie priestory sa využívajú výkonné tlakové reproduktory s výkonom 150-300 W. Pre zvýšenie účinnosti varovania v hlučných prevádzkach sa používajú aj svetelné majáky.

Infraestrutura de comunicação

Este tipo de solução usa principalmente infraestrutura de comunicação por rádio. A comunicação através de redes TCP/IP ou outra comunicação de linha utiliza-se raramente, devido ao custo de construção de linhas subterrâneas de alta qualidade para operações individuais e devido às falhas nas linhas aéreas simples. Assim como os painéis de controle, a rede de comunicação está protegida por 72 horas de operação após uma falha de energia.

Controle do sistema

O sistema pode ser controlado:

  • do centro de gestão de alerta e de aviso
  • unidades de controle locais conetadas aos painéis de controle, que, dependendo da configuração, também podem controlar outros painéis de controle,
  • telefones celulares dos trabalhadores no serviço.
