Instalações sonoras combinadas
para exterior e interior

Instalações sonoras combinadas
para exterior e interior

Instalações sonoras combinadas
para exterior e interior

recepcia

Descrição da solução

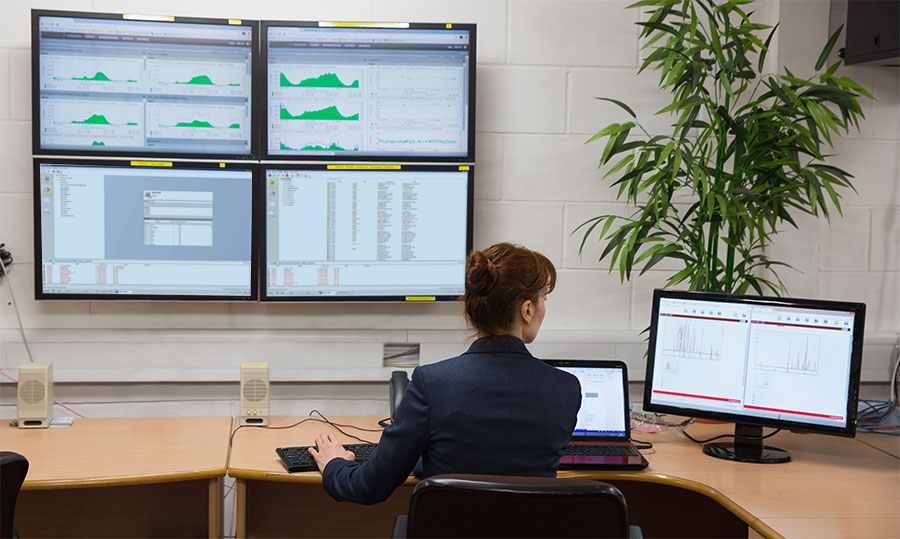

A rádio para o sistema de som interior e exterior baseia-se na tecnologia do produto Amadeo. O núcleo da solução consiste num painel de controle Amadeo localizado no interior (portaria, sala do gerente do site, autoridade local, etc.). O painel de controle é ligado às unidades de controlo (o tipo mais comum OCP16 ou LCU15) que fornecem a entrada de voz e dos sinais de áudio provenientes doutras fontes e permitem ativação das notificações e sinais armazenados na memória digital. O painel de controle pode ser ligado a um computador com o software Vektra®, melhorando assim o controle do sistema inteiro.

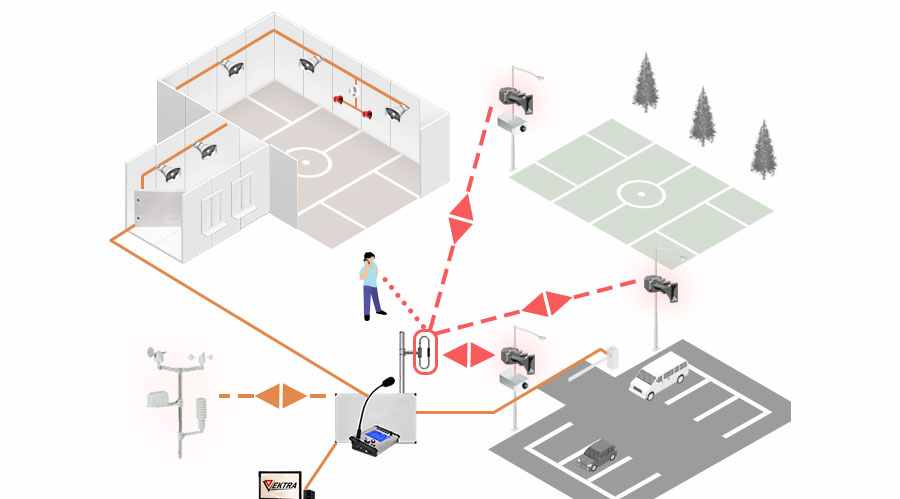

Para propagar o som nos vários locais do exterior (estacionamentos, superfícies adjacentes de edifícios, etc.), o sistema tem uma estrutura multinível com um painel de controle separado no cada site.  Cada painel está ligado por um cabo através da infraestrutura existente da rede de computadores usando um protocolo TCP/IP, ou sem fio através da ligação de rádio. Cada painel pode ser classificado hierarquicamente e controlado a partir do centro de controle principal.

A rádio pode ser ligada com o sistema de alarme de incêndio eletrónico e também integrada no sistema superior de alerta nacional.

Estrutura do sistema

  • painel de controle Amadeo
  • estação/estações de locutor OCP16/LCU15
  • alarmes acústicos
    • alto-falantes (na parede, no teto, pendurados, globos, etc.) para a cablagem de 100 V
    • buzinas de liga de alumínio durável com um altifalante de corneta potente
  • um computador com o software Vektra®

Descrição da solução

A rádio para o sistema de som interior e exterior baseia-se na tecnologia do produto Amadeo. O núcleo da solução consiste num painel de controle Amadeo localizado no interior (portaria, sala do gerente do site, autoridade local, etc.). O painel de controle é ligado às unidades de controlo (o tipo mais comum OCP16 ou LCU15) que fornecem a entrada de voz e dos sinais de áudio provenientes doutras fontes e permitem ativação das notificações e sinais armazenados na memória digital. O painel de controle pode ser ligado a um computador com o software Vektra®, melhorando assim o controle do sistema inteiro.

Para propagar o som nos vários locais do exterior (estacionamentos, superfícies adjacentes de edifícios, etc.), o sistema tem uma estrutura multinível com um painel de controle separado no cada site.  Cada painel está ligado por um cabo através da infraestrutura existente da rede de computadores usando um protocolo TCP/IP, ou sem fio através da ligação de rádio. Cada painel pode ser classificado hierarquicamente e controlado a partir do centro de controle principal.

A rádio pode ser ligada com o sistema de alarme de incêndio eletrónico e também integrada no sistema superior de alerta nacional.

Estrutura do sistema

  • painel de controle Amadeo
  • estação/estações de locutor OCP16/LCU15
  • alarmes acústicos
    • alto-falantes (na parede, no teto, pendurados, globos, etc.) para a cablagem de 100 V
    • buzinas de liga de alumínio durável com um altifalante de corneta potente
  • um computador com o software Vektra®
recepcia

Onde e quando usar esta solução

Aplicação adequada da solução

  • instalações desportivas, parques infantis, parques aquáticos, piscinas, jardim zoológico, centros de entretenimento etc.
  • campus universitário e dormitórios
  • hospitais, estâncias termais e instituições médicas

Quando deve ser usada esta solução

  • para a propagação do som numa área maior (interior e exterior) dum ponto por avisos sonoros compreensíveis
  • se a área com o sistema de som inclui uns edifícios no interior dos quais não é possível ouvir os avisos por várias razões
  • para informar os visitantes, para reproduzir música ou jingles
  • se é necessário usar o sistema de endereço público local em crises/emergências para direção de evacuação
  • caso seja necessário realizar testes regulares da funcionalidade do sistema, o que pode minimizar a incidência de falhas durante a operação em situações de emergência
  • se é necessário que o sistema funciona durante uma falha de energia

Controle do sistema

  • do interior
    • através da unidade de controle OCP16/LCU15
    • através dum computador com o software Vektra®
  • do exterior
    • do celular
    • da linha fixa de telefonia vocal
    • através da internet
    • através duma estação de rádio
Instalações sonoras combinadas

Onde e quando usar esta solução

Aplicação adequada da solução

  • instalações desportivas, parques infantis, parques aquáticos, piscinas, jardim zoológico, centros de entretenimento etc.
  • campus universitário e dormitórios
  • hospitais, estâncias termais e instituições médicas

Quando deve ser usada esta solução

  • para a propagação do som numa área maior (interior e exterior) dum ponto por avisos sonoros compreensíveis
  • se a área com o sistema de som inclui uns edifícios no interior dos quais não é possível ouvir os avisos por várias razões
  • para informar os visitantes, para reproduzir música ou jingles
  • se é necessário usar o sistema de endereço público local em crises/emergências para direção de evacuação
  • caso seja necessário realizar testes regulares da funcionalidade do sistema, o que pode minimizar a incidência de falhas durante a operação em situações de emergência
  • se é necessário que o sistema funciona durante uma falha de energia

Controle do sistema

  • do interior
    • através da unidade de controle OCP16/LCU15
    • através dum computador com o software Vektra®
  • do exterior
    • do celular
    • da linha fixa de telefonia vocal
    • através da internet
    • através duma estação de rádio
Instalações sonoras combinadas

As vantagens da solução

  • os avisos compreensíveis no interior com isolamento acústico dos edifícios
  • a possibilidade de propagar o som das zonas selecionadas no interior do edifício
  • a possibilidade de controlar o sistema de maneiras diferentes, quer a partir do interior ou de fora
  • a possibilidade de pré-programação e planeamento de avisos
  • as funcionalidades avançadas de autoteste com identificação precisa da localização da falha (ou do circuito em caso da distribuição de rádio de 100 V)
  • as informações sobre o estado do sistema inteiro e dos dispositivos em todos os momentos
  • independência do sistema – em caso de falha dum ponto final, as outras partes do sistema permanecem em operação
  • a possibilidade de selecionar avisos individuais apenas para as partes determinadas da área, até os pontos finais e circuitos individuais
  • a possibilidade de usar a solução como um sistema de aviso local em crises
  • a possibilidade de evacuação da população por acesso direto ao sistema a partir do terreno
  • a possibilidade de conectar a rádio ao sistema de alerta nacional ou local externo em crises
  • operação de várias horas, mesmo em caso de falha de energia

Desvantagens da solução

  • custos de investimento mais elevados caso mais painéis de controle sejam usados
