Типичные риски

Большинство химических предприятий в своих производственных процессах используют опасные для жизни и здоровья вещества, которые необходимо перерабатывать, перевозить и хранить. Мировой опыт показывает, что вопреки строгим правилам и большой осторожности при производстве, все еще существует определенная доля риска утечки этих веществ и заражения местности. Поэтому должен проводиться постоянный мониторинг,  а при наличии концентрации опасных веществ, превышающей норму, должны быть приняты меры безопасности.

Обычно различают минимально два уровня опасных концентраций:

  • повышенная – концентрация опасного вещества в диапазоне значений, которые превышают обычные значения, но еще непосредственно не угрожают здоровью человека,
  • аварийная – концентрация опасного вещества в диапазоне значений, которые превышают допустимые значения, указанные в соответствующих нормативах, и угрожают здоровью человека.

Количество уровней концентрации опасных веществ может быть и выше, это регулируется законами, нормами, внутренними инструкциями предприятия и типами опасных веществ.

Типичные риски

Большинство химических предприятий в своих производственных процессах используют опасные для жизни и здоровья вещества, которые необходимо перерабатывать, перевозить и хранить. Мировой опыт показывает, что вопреки строгим правилам и большой осторожности при производстве, все еще существует определенная доля риска утечки этих веществ и заражения местности. Поэтому должен проводиться постоянный мониторинг,  а при наличии концентрации опасных веществ, превышающей норму, должны быть приняты меры безопасности.

Обычно различают минимально два уровня опасных концентраций:

  • повышенная – концентрация опасного вещества в диапазоне значений, которые превышают обычные значения, но еще непосредственно не угрожают здоровью человека,
  • аварийная – концентрация опасного вещества в диапазоне значений, которые превышают допустимые значения, указанные в соответствующих нормативах, и угрожают здоровью человека.

Количество уровней концентрации опасных веществ может быть и выше, это регулируется законами, нормами, внутренними инструкциями предприятия и типами опасных веществ.

chemicky_premysel_01

Описание решения

Для решения вопроса своевременного оповещения в химической промышленности предлагается использование интегрированной комплексной системы, в том числе мониторинга и уведомления. В первую очередь система обеспечит прямой мониторинг концентрации опасных веществ. Для большей безопасности его мониторинговые датчики независимы от технологических систем, которые управляют химическим производством, и подключены к станции радиовещания Amadeo. Для измерения концентрации опасных веществ наставлены минимально два высших уровня. Как только будут получены значения концентрации в диапазоне повышенной концентрации, происходит уведомлению обслуживающего персонала или, в случае рабочих мест без обслуживающего персонала, уведомление ответственных работников, находящихся на дежурстве. Эти работники могут проверить причины повышения концентрации и принять соответствующие меры безопасности без объявления чрезвычайного положения. Как только полученные значения достигнут диапазона аварийной концентрации, активизируется массовое оповещение. В зависимости от типа вещества и соответствующих действующих инструкций можно задержать активизирование массового оповещения до окончания проверки состояния концентрации альтернативным способом. После подтверждения и активизирования массового оповещения система позволяет автоматизировать все связанные с этим процессы. Наряду с этим позволяет осуществить оповещение только в некоторых отдельных цехах, на всей территории компании, а в случае необходимости, и местного населения.

Такое решение уместно для использования в том случае, когда:

  • необходимо отделить производственную и предупредительную системы, так как они имеют разную настройку концентрации опасных веществ,
  • нет производственной системы мониторинга,
  • требуется максимальная автоматизация деятельности или центр оповещения и уведомления, управляемый без персонала,
  • требуется разная реакция системы на большем количестве уровней рисковых концентраций опасных веществ.

Система состоит из:

  • центра оповещения и уведомления, управляемого с помощью обслуживающего персонала или автоматически, без персонала,
  • станции радиовещания Amadeo с возможностью дополнения модулей с целью увеличения количества входов для большего количества мониторинговых датчиков,
  • датчика опасных веществ,
  • громкоговорителей на 100 В сети,
  • мощных репродукторов,
  • световых маяков.

В зависимости от объема рисков, система покрывает предупредительным акустическим сигналом только  подвергшиеся опасности цеха на территории компании или же всю территорию, включая и окрестности с целью оповещения местного населения. В производствах с повышенным уровнем шума для повышения эффективности предупредительной информации используется оптическое сигнальное оборудование. Система позволяет подключиться к вышестоящей системе массового оповещения населения, находящейся в ведении государства или органов местного самоуправления.

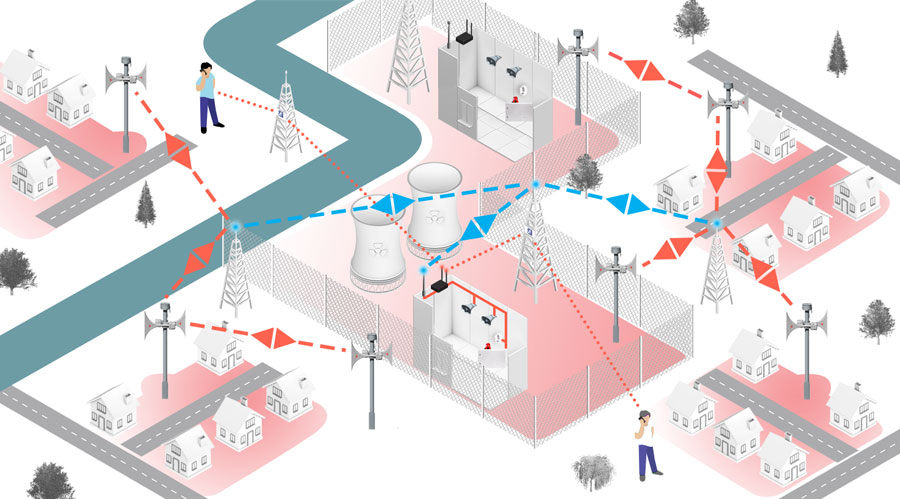

Системы оповещения в энергетике

Описание решения

Для решения вопроса своевременного оповещения в химической промышленности предлагается использование интегрированной комплексной системы, в том числе мониторинга и уведомления. В первую очередь система обеспечит прямой мониторинг концентрации опасных веществ. Для большей безопасности его мониторинговые датчики независимы от технологических систем, которые управляют химическим производством, и подключены к станции радиовещания Amadeo. Для измерения концентрации опасных веществ наставлены минимально два высших уровня. Как только будут получены значения концентрации в диапазоне повышенной концентрации, происходит уведомлению обслуживающего персонала или, в случае рабочих мест без обслуживающего персонала, уведомление ответственных работников, находящихся на дежурстве. Эти работники могут проверить причины повышения концентрации и принять соответствующие меры безопасности без объявления чрезвычайного положения. Как только полученные значения достигнут диапазона аварийной концентрации, активизируется массовое оповещение. В зависимости от типа вещества и соответствующих действующих инструкций можно задержать активизирование массового оповещения до окончания проверки состояния концентрации альтернативным способом. После подтверждения и активизирования массового оповещения система позволяет автоматизировать все связанные с этим процессы. Наряду с этим позволяет осуществить оповещение только в некоторых отдельных цехах, на всей территории компании, а в случае необходимости, и местного населения.

Такое решение уместно для использования в том случае, когда:

  • необходимо отделить производственную и предупредительную системы, так как они имеют разную настройку концентрации опасных веществ,
  • нет производственной системы мониторинга,
  • требуется максимальная автоматизация деятельности или центр оповещения и уведомления, управляемый без персонала,
  • требуется разная реакция системы на большем количестве уровней рисковых концентраций опасных веществ.

Система состоит из:

  • центра оповещения и уведомления, управляемого с помощью обслуживающего персонала или автоматически, без персонала,
  • станции радиовещания Amadeo с возможностью дополнения модулей с целью увеличения количества входов для большего количества мониторинговых датчиков,
  • датчика опасных веществ,
  • громкоговорителей на 100 В сети,
  • мощных репродукторов,
  • световых маяков.

В зависимости от объема рисков, система покрывает предупредительным акустическим сигналом только  подвергшиеся опасности цеха на территории компании или же всю территорию, включая и окрестности с целью оповещения местного населения. В производствах с повышенным уровнем шума для повышения эффективности предупредительной информации используется оптическое сигнальное оборудование. Система позволяет подключиться к вышестоящей системе массового оповещения населения, находящейся в ведении государства или органов местного самоуправления.

Системы оповещения в химической промышленности

Центр управления оповещения и уведомления

Центр управления оповещения и уведомления, прежде всего, выполняет следующие функции:

  • осуществляют систематический мониторинг состояния/функциональности всей системы,
  • осуществляют мониторинг концентрации опасных веществ с помощью датчиков, подключенных к центрам радиовещания,
  • при повышении концентрации опасного вещества выше первого уровня активизирует уведомление обслуживающего персонала непосредственно в цехах или, в случае автоматических рабочих мест без участия персонала, с помощью телефона,
  • при повышении концентрации опасного вещества выше второго, аварийного уровня активизирует предупредительное объявление,
  • в случае возникновения чрезвычайной ситуации крупного масштаба активизирует процесс уведомления, т.е. созыв компетентных работников на рабочие места и информирование соответствующих институтов о возникновении такой ситуации,
  • в случае масштабной утечки опасного вещества активизирует подключенную внешнюю систему оповещения населения,
  • фиксирует коммуникацию в центре управления с целью последующего анализа.

Центр управления состоит из:

  • компьютера с программным обеспечением Vektra®
  • станции радиовещания Amadeo или центрального пункта коммуникации
  • дополнительной программной аппликации для мониторинга, оповещения и записи

 Станция радиовещания Amadeo

В отдельных цехах размещены станции радиовещания Amadeo, подключенные к вышестоящему центру оповещения и уведомления. В случае прекращения коммуникации с этим центром станции радиовещания Amadeo начнут работать в автономном режиме. К каждой станции радиовещания подключены датчики опасных веществ. Концентрация опасного вещества, как правило, измеряется тремя датчиками, данные считаются достоверными, если совпадают показания хотя бы двух датчиков. При распространении акустического предупреждающего сообщения внутри помещений с обычным звуковым фоном используются 100 В распределительные сети с репродукторами мощностью 5-20 Вт. Для шумных цехов и внешних пространств используются мощные репродукторы мощностью 150-300 Вт. Для повышения эффективности предупреждения в шумных цехах используются световые маяки.

Коммуникационная инфраструктура

Этот тип решения использует, прежде всего, радиокоммуникационную инфраструктуру. Учитывая высокую стоимость создания качественных подземных линий связи к отдельным цехам и восприимчивость к помехам простых воздушных линий, коммуникация с помощью сети TCP/IP или какой-нибудь другой проводной коммуникации используется очень редко. Так же как центр радиовещания, коммуникационная инфраструктура имеет рабочий резерв в течение 72 часов после отключения электроэнергии.

Управление системой

Системой можно управлять:

  • из центра управления оповещения и уведомления,
  • из локальных блоков управления, подсоединенных к станциям радиовещания, которые, в зависимости от конфигурации, могут управлять и другими станциями радиовещания,
  • с помощью мобильных телефонов работников, находящихся на дежурстве.
