Pourquoi installer un système d’alerte pour les villes

Comme les systèmes nationaux d´alerte, les systèmes communaux d´alerte sont mis en place pour alerter contre un soi-disant péril général, tels que inondations, incendie, ou d´autres catastrophes. Le rapport entre les systèmes communaux et nationaux d´alerte est régi par la législation locale. Dans certains pays il n´y a que le système national d´alerte, dans
d´autres il n´y a que les systèmes communaux.

Pourquoi installer un système d’alerte pour les villes

Comme les systèmes nationaux d´alerte, les systèmes communaux d´alerte sont mis en place pour alerter contre un soi-disant péril général, tels que inondations, incendie, ou d´autres catastrophes. Le rapport entre les systèmes communaux et nationaux d´alerte est régi par la législation locale. Dans certains pays il n´y a que le système national d´alerte, dans d´autres il n´y a que les systèmes communaux.

pavian_mesto

Description du système d’alerte pour les villes

Le système communal d´alerte est conçu de manière à ce que la gestion municipale soit capable d´informer sur les périls éventuels qui approchent au bout de quelques secondes. Le plus souvent la population est dans un premier temps averties du genre de danger, suivi par les consignes, par exemple suivi d´un des moyens mass-média.

Le système d´alerte est piloté à partir du centre de commande, équipé par le logiciel  Vektra® permettant à part la commande et le suivi des sirènes et des canaux de communication, un support efficace des procédés se déroulant sur le poste de travail suite à la publication de la situation extraordinaire. Il s´agit notamment d´avertissement et appel automatiques des agents compétents (équipes d´accidents, équipes des premiers secours, sapeurs-pompiers etc.) sur le poste de travail et d´information des organisme correspondants en fonction des plans de crise. Au bout de quelques secondes le système permettra d´activer une sirène ou un groupe de sirènes (en fonction des droits d´accès) et au bout de quelques minutes le système donnera un retour sur l´activation réussie de ce dernier. Dans le cas des villes plus grandes les sirènes peuvent être commandées à partir des centres municipaux de dispatching. L´intégralité du système est entièrement sauvegardée par les batteries et fonctionne même suite à la chute de l´énergie électrique. Il y a la possibilité de commander toutes les sirènes en même temps, les divers groupes de sirènes situés dans différents quartiers, mais également les sirènes de manière indépendante.

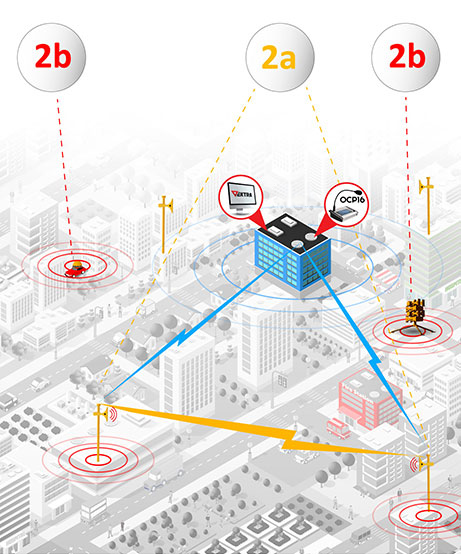

Le centre principal de commande permet de commander:

  • les sirènes faisant partie du système communal d´alerte
  • les sirènes privées des système autonomes d´alerte, régies par les sujets industriels
  • la radiodiffusion d´évacuation dans les intérieurs des bâtiments (par exemple dans les centres de commerce) ou dans les extérieurs des places publiques (centres de sport) et radiodiffusion communale, si elle existe.

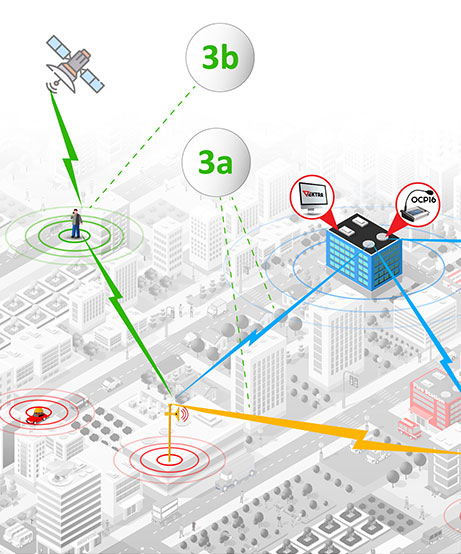

Deux lignes de communication sont utilisées pour la communication entre les différents éléments du système :

  • la ligne principale bidirectionnelle de l´infrastructure radio  sur la fréquence radio réservée. Il s´agit d´émission des ordres vers les sirènes, mais également la réception des informations de retour des sirènes relatives à leurs états
  • ligne de réserve (par exemple par l´intermédiaire de la communication via POCSAG, GPRS, ou les systèmes de satellite).

Le système communal d´alerte est formé par :

  • centre principal, supérieur communal d´alerte et d´avertissement
  • centres locaux , subordonnés d´alerte et d´avertissement des quartiers (dans les villes plus grandes)
  • l´infrastructure de radiocommunication (dans le cas des villes plus petites les radio modems s´avèrent suffisants),
  • sirènes électroniques PAVIAN
  • les interfaces pour les systèmes autonomes d´alerte et haut-parleurs.



Systèmes d´alerte municipale

Description du système d’alerte pour les villes

Le système communal d´alerte est conçu de manière à ce que la gestion municipale soit capable d´informer sur les périls éventuels qui approchent au bout de quelques secondes. Le plus souvent la population est dans un premier temps averties du genre de danger, suivi par les consignes, par exemple suivi d´un des moyens mass-média.

Le système d´alerte est piloté à partir du centre de commande, équipé par le logiciel  Vektra® permettant à part la commande et le suivi des sirènes et des canaux de communication, un support efficace des procédés se déroulant sur le poste de travail suite à la publication de la situation extraordinaire. Il s´agit notamment d´avertissement et appel automatiques des agents compétents (équipes d´accidents, équipes des premiers secours, sapeurs-pompiers etc.) sur le poste de travail et d´information des organisme correspondants en fonction des plans de crise. Au bout de quelques secondes le système permettra d´activer une sirène ou un groupe de sirènes (en fonction des droits d´accès) et au bout de quelques minutes le système donnera un retour sur l´activation réussie de ce dernier. Dans le cas des villes plus grandes les sirènes peuvent être commandées à partir des centres municipaux de dispatching. L´intégralité du système est entièrement sauvegardée par les batteries et fonctionne même suite à la chute de l´énergie électrique. Il y a la possibilité de commander toutes les sirènes en même temps, les divers groupes de sirènes situés dans différents quartiers, mais également les sirènes de manière indépendante.

Le centre principal de commande permet de commander:

  • les sirènes faisant partie du système communal d´alerte
  • les sirènes privées des système autonomes d´alerte, régies par les sujets industriels
  • la radiodiffusion d´évacuation dans les intérieurs des bâtiments (par exemple dans les centres de commerce) ou dans les extérieurs des places publiques (centres de sport) et radiodiffusion communale, si elle existe.

Deux lignes de communication sont utilisées pour la communication entre les différents éléments du système :

  • la ligne principale bidirectionnelle de l´infrastructure radio  sur la fréquence radio réservée. Il s´agit d´émission des ordres vers les sirènes, mais également la réception des informations de retour des sirènes relatives à leurs états
  • ligne de réserve (par exemple par l´intermédiaire de la communication via POCSAG, GPRS, ou les systèmes de satellite).

Le système communal d´alerte est formé par :

  • centre principal, supérieur communal d´alerte et d´avertissement
  • centres locaux , subordonnés d´alerte et d´avertissement des quartiers (dans les villes plus grandes)
  • l´infrastructure de radiocommunication (dans le cas des villes plus petites les radio modems s´avèrent suffisants),
  • sirènes électroniques PAVIAN
  • les interfaces pour les systèmes autonomes d´alerte et haut-parleurs.



Systèmes d´alerte municipale

Centre principal communal d´alerte et d´avertissement

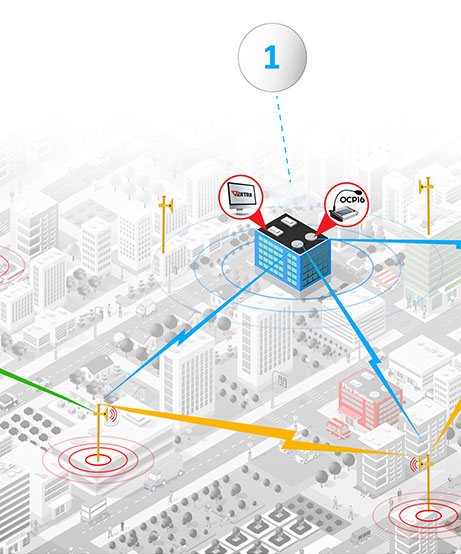

Le centre principal communal d´alerte et d´avertissement est formé par un ordinateur équipé du logiciel Vektra®, une unité centrale de communication pour la commande radio des sirènes et d´autres matériels permettant une sauvegarde, avertissement et la communication dans le cadre du système. L´intégralité du système est complètement sécurisé par les batteries et fonctionne même suite à la chute d´énergie électrique. Il permet de commander toutes les sirènes de la commune, même celles qui font partie des systèmes autonomes privés d´alerte et de haut-parleurs d´évacuation. Le logiciel Vektra® assure un contrôle permanent de l´état des différentes sirènes et de l´état du canal de communication. Une fois la situation extraordinaire annoncée, ce logiciel permet un support efficace des procédés se déroulant dans le centre, notamment l´avertissements personnes et organismes compétents et l´enregistrement de la communication téléphonique et celle de radio pour être soumis à une analyse ultérieure. Les logiciels utilisent toutes les fonctionnalités des sirènes électroniques Pavian, notamment leurs fonctionnalités d´auto-essais, permettant le suivi de tous les paramètres importants ainsi que la réalisation de soi-disant essais „silencieux“ qui vérifient entièrement la fonctionnalité de la sirène.

Centres d´alerte et d´avertissement des quartiers municipaux

Le centre peut également être équipé d´un ordinateur avec le logiciel Vektra® et est capable de fournir la même fonctionnalité que les centre principal d´alerte et d´avertissement, ou il est équipé uniquement d´un module local de commande LCU15 permettant l´activation des sirènes dans le quartier correspondant en fonction de sa taille et d´autres facteurs importants.

Infrastructure de communication radio

Un canal radio réservé sert de canal principal de communication. Cependant la commande par satellite ou le standard WiFi peuvent être utilisés. Les modems radio dans les sirènes étant leur modules standard d´extension suffisent pour le canal radio réservé. Les modems radio permettent que chaque sirène puisse être utilisée en tant que poste de retransmission ce qui a pour conséquent la réduction des coûts d´équipements d´infrastructure de communication radio. Dans le cas des villes plus grandes et du terrain accidenté, il faut utiliser les postes de retransmission indépendants ou bien les unités de communication SMART. L´utilisation de la technologie WiFi requiert l´établissement d´une infrastructure de communication étant donnée la portée restreinte des émetteurs. L´utilisation de la communication par satellite est très simple, car il suffit d´utiliser un modem de satellite livré par le fournisseur du service et intégré dans chaque sirène, toutefois, aujourd´hui les coûts de service sont bien chers. Le canal de sauvegarde est utilisé en fonction des conditions locales et du type du canal principal de communication qui devrait interdire tout partage d´un élément commun.

Sirènes électroniques Pavian

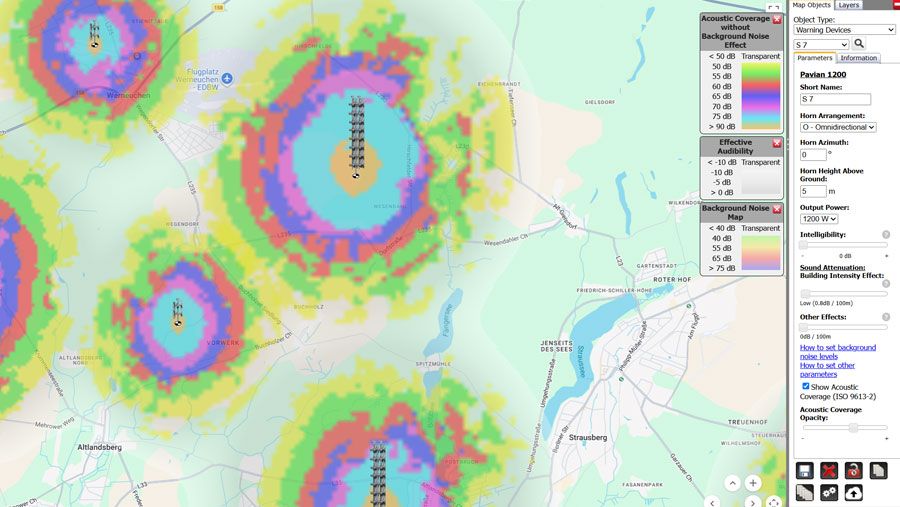

Les sirènes électroniques Pavian sont utilisé en qualité d´élément acoustique terminal. Elles sont conçues de sorte à ce que le territoire de la ville soit couvert par le signal acoustique d´une puissance acoustique nécessaire. Dans la plupart des pays la définition tu territoire habité ainsi que la valeur de la puissance acoustique nécessaire en fonction de l´arrière-fond de bruit du territoire sont directement fixés par la législation. Lors du traitement des projets acoustiques il faut prendre en compte les spécificités des différents quartiers. Par exemple, les mesures acoustiques sont à faire lors de la crête du bruit d´arrière-fond pour assurer une pénétration suffisante du signal. Comme ce système d´alerte et d´avertissement doit remplir du point de vue de la fiabilité les exigences extrêmes, toutes les possibilités de fonctionnement de la gamme Pavian de sirènes sont mises en place, notamment ses fonctionnalité d´auto-essais. Dans points sans accès à l´énergie électrique les sirènes peuvent être alimentées par l´énergie solaire à travers les panneaux solaires.

Interfaces pour les systèmes autonomes d´alerte et haut-parleurs.

Dans la plupart des pays l´obligation de la mise en œuvre des haut-parleurs d´évacuation dans les bâtiments est stipulée directement par la législation. Parfois une législation prescrit l´obligation d´interconnecter les haut-parleurs avec le système national ou communal d´alerte dont l´objectif est de sonoriser notamment les extérieurs. Étant donné le caractère de la vie dans des villes et vu les propriétés d´isolation acoustique des bâtiments, l´interconnexion des haut-parleurs d´évacuation avec les systèmes nationaux et communaux d´alerte permet de manière considérable d´augmenter l´efficacité de l´alerte La connexion des systèmes autonomes d´alerte construits par les industriels augmente l´efficacité de l´alerte.
