Por qué construir sistema de alerta para ciudades

Los Sistemas de Alerta para ciudades como también los Sistemas de Alerta nacionales se construyen para alertar sobre amenaza general, como son inundaciones, incendios u otros desastres naturales.  La regulación entre el Sistema de Alerta nacional y para ciudades regula la legislación de cada estado concreto. En algunos países existe solo el Sistema de Alerta Nacional y en otros solo los Sistemas de Alerta para ciudades.

Por qué construir sistema de alerta para ciudades

Los Sistemas de Alerta para ciudades como también los Sistemas de Alerta nacionales se construyen para alertar sobre amenaza general, como son inundaciones, incendios u otros desastres naturales.  La regulación entre el Sistema de Alerta nacional y para ciudades regula la legislación de cada estado concreto. En algunos países existe solo el Sistema de Alerta Nacional y en otros solo los Sistemas de Alerta para ciudades.

sistema sirena Pavian

Descripción de sistema de alerta para ciudades

El Sistema de Alerta para ciudades está diseñado de modo para que la dirección de la ciudad puede informar sobre amenazas eventuales que se acercan en algunos segundos. Lo más frecuente es primero alertar a la población sobre el tipo de amenaza y a continuación seguir otras instrucciones, por ejemplo, la puesta en marcha de algún medio de comunicación electrónico.

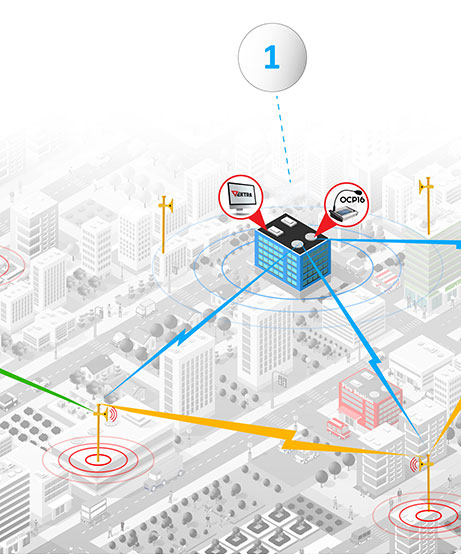

El Sistema de alerta se controla desde el centro de control principal, equipado por equipamiento de programación Vektra®, el que permite a parte de controlar y vigilar la sirenas y canales de comunicación también un sostenimiento eficaz de todos los procesos que transcurren en este lugar de trabajo después que se declare una situación de emergencia. Principalmente se trata de alertar y notificar automáticamente a los trabajadores competentes (gabinetes de crisis y de emergencia, unidades de salvamiento, bomberos, etc.) hacia el lugar de trabajo e informar a instituciones correspondientes de acuerdo con los planes de emergencia.  En pocos segundos el sistema permite activar cualquier sirena o grupo de sirenas (dependiendo de los derechos de acceso) y en pocos minutos proporcionará la información sobre activación del sistema.

En caso de ciudades más grande, las sirenas se pueden controlar desde los centros operativos de distintos barrios. Todo el sistema está respaldado por baterías y funciona también después de un corte de suministro eléctrico. Se puede controlar a todas las sirenas al mismo tiempo, o destinos grupos de sirenas situados en barrios urbanos, pero también a cada sirena por separado.

Desde el centro de control se pueden controlar:

  • sirenas propias del Sistema de Alerta para ciudades
  • sirenas privadas de los Sistemas de Alerta industriales, operadas por los amenazadores industriales
  • megafonía de evacuación en los interiores (por ejemplo, en los centros comerciales) o en los exteriores de zonas públicas (por ejemplo, zonas deportivas) y megafonía urbana si existe

Para la comunicación entre dos distintos elementos del sistema se utilizan 2 líneas de comunicación:

  • línea principal bidireccional mediante la infraestructura de radio en radiofrecuencia exclusiva/reservada. Se trata de emitir las instrucciones hacia sirenas, pero también información sobre el estado de las sirenas
  • línea de reserva (por ejemplo, mediante la comunicación por POCSAG, GPRS o los sistemas de satélite)

Sistema de Alerta para ciudades forman:

  • principal y superior centro de Alerta y de Notificación para ciudades
  • locales y subordinados centros de Alerta y Notificación para barrios urbanos (en ciudades más grandes)
  • infraestructura de radiocomunicación (en caso de ciudades más pequeñas bastará con módulo de radio en las sirenas v)
  • sirenas electrónicas Pavian
  • interfaz para los Sistemas de Alerta autónomos y la megafonía



Sistema de advertencia para ciudades

Descripción de sistema de alerta para ciudades

El Sistema de Alerta para ciudades está diseñado de modo para que la dirección de la ciudad puede informar sobre amenazas eventuales que se acercan en algunos segundos. Lo más frecuente es primero alertar a la población sobre el tipo de amenaza y a continuación seguir otras instrucciones, por ejemplo, la puesta en marcha de algún medio de comunicación electrónico.

El Sistema de alerta se controla desde el centro de control principal, equipado por equipamiento de programación Vektra®, el que permite a parte de controlar y vigilar la sirenas y canales de comunicación también un sostenimiento eficaz de todos los procesos que transcurren en este lugar de trabajo después que se declare una situación de emergencia. Principalmente se trata de alertar y notificar automáticamente a los trabajadores competentes (gabinetes de crisis y de emergencia, unidades de salvamiento, bomberos, etc.) hacia el lugar de trabajo e informar a instituciones correspondientes de acuerdo con los planes de emergencia.  En pocos segundos el sistema permite activar cualquier sirena o grupo de sirenas (dependiendo de los derechos de acceso) y en pocos minutos proporcionará la información sobre activación del sistema.

En caso de ciudades más grande, las sirenas se pueden controlar desde los centros operativos de distintos barrios. Todo el sistema está respaldado por baterías y funciona también después de un corte de suministro eléctrico. Se puede controlar a todas las sirenas al mismo tiempo, o destinos grupos de sirenas situados en barrios urbanos, pero también a cada sirena por separado.

Desde el centro de control se pueden controlar:

  • sirenas propias del Sistema de Alerta para ciudades
  • sirenas privadas de los Sistemas de Alerta industriales, operadas por los amenazadores industriales
  • megafonía de evacuación en los interiores (por ejemplo, en los centros comerciales) o en los exteriores de zonas públicas (por ejemplo, zonas deportivas) y megafonía urbana si existe

Para la comunicación entre dos distintos elementos del sistema se utilizan 2 líneas de comunicación:

  • línea principal bidireccional mediante la infraestructura de radio en radiofrecuencia exclusiva/reservada. Se trata de emitir las instrucciones hacia sirenas, pero también información sobre el estado de las sirenas
  • línea de reserva (por ejemplo, mediante la comunicación por POCSAG, GPRS o los sistemas de satélite)

Sistema de Alerta para ciudades forman:

  • principal y superior centro de Alerta y de Notificación para ciudades
  • locales y subordinados centros de Alerta y Notificación para barrios urbanos (en ciudades más grandes)
  • infraestructura de radiocomunicación (en caso de ciudades más pequeñas bastará con módulo de radio en las sirenas v)
  • sirenas electrónicas Pavian
  • interfaz para los Sistemas de Alerta autónomos y la megafonía



Sistema de advertencia para ciudades

Centro principal de Alerta y Notificación

El centro principal de Alerta y Notificación para ciudades forma un ordenador equipado por software Vektra®, unidad de comunicación central para el control de radio de las sirenas y otro hardware que proporcionará la copia de seguridad, Notificación y otra comunicación dentro del sistema.  Todo el sistema está respaldado por baterías y funciona también después de un corte de suministro eléctrico. Se pueden controlar por él todas las sirenas en la ciudad, también las que forman parte de los sistemas de Alerta y megafonía de evacuación privados. Software Vektra® garantiza el seguimiento permanente sobre el estado de diferentes sirenas como también sobre el estado de la infraestructura de comunicación.   Después de declarar un estado extraordinario proporciona el sostenimiento de los procesos que transcurren en el centro y sobretodo realiza la Alerta de las personas e organizaciones competentes y también registra la comunicación por teléfono y la radio para los efectos de análisis posterior. El equipamiento de programación aprovecha a todas las funciones de las sirenas electrónicas Pavian, principalmente a funciones autodiagnósticas, que permiten el monitoreo de todos los parámetros importantes como también realización de los exámenes llamados „silenciosos“ que comprueban completamente la funcionalidad de sirena.

Centros de Alerta y Notificación de los barrios urbanos

El centro de Alerta y Notificación de barrio urbano también puede estar equipado por el ordenador con el software Vektra® y permitir la misma funcionalidad como el centro principal de Alerta y Notificación o por el módulo de control local LCU15, que permite activar las sirenas en el barrio correspondiente dependiendo de su tamaño y otros factores importantes.

Infraestructura de radiocomunicación

Como el canal principal de comunicación normalmente se utiliza el canal de radio reservado, pero también se puede utilizar el control por satélite o estándar WiFi. Para canal de radio exclusivo bastaran los módulos de radio en las sirenas que son los módulos estándar de ampliación. Estos permiten que cada sirena se puede utilizar como estación retransmisora por lo que se bajarán de manera considerable los gastos para construir la infraestructura de radiocomunicación. En casos de ciudades más grandes y un terreno más accidentado se pueden utilizar las estaciones retransmisoras autónomas o la unidad de comunicación SMART. Utilizar la tecnología WiFi requiere construir una infraestructura de comunicación autónoma con respeto a alcance de transmisores limitado. Utilizar la comunicación por satélite es muy simple, porque significa utilizar solamente el modem de datos por satélite de un proveedor competente de este servicio en cada sirena, pero los gastos de funcionamiento son bastante elevados. El canal de control de reserva se elige de acuerdo con las condiciones locales y según el tipo del canal de comunicación principal con el que no debería compartir ningún elemento común.

Sirenas electrónicas Pavian

Como el elemento final acústico se utilizan las sirenas electrónicas Pavian. Están diseñadas para cubrir todo el territorio de la ciudad por la señal acústica y con la presión acústica exigida. En la mayoría de los países la definición del territorio poblado y el valor de la presión acústica requerida que depende del fondo de ruido del territorio dado determina directamente la legislación. Al elaborar los proyectos acústicos hay que tener en cuenta todas las especificaciones de los barrios urbanos y por ejemplo realizar las mediciones del fondo de ruido en las horas cuando llega al máximo para que el alcance de las sirenas sea suficiente. Ya que este Sistema de Alerta y Notificación debe cumplir desde el punto de seguridad los requisitos exigentes, prácticamente se utilizan todas posibilidades funcionales de toda la gama de sirenas Pavian, principalmente sus funciones autodiagnósticas. En zonas sin acceso de energía eléctrica, las sirenas se pueden suministrar por la energía de células solares.

Interfaz para los Sistemas de Alerta autónomos y la megafonía.

En la mayoría de los estados la obligación de construir la megafonía de evacuación por incendios está dada directamente por la legislación. En algunos lugares la legislación también ordena la obligación de conectar esta megafonía con el Sistema de Alerta nacional o urbano que sirven sobre todo para distribuir sonido en exteriores. Debido al carácter de la vida en las ciudades y las propiedades de insonorización de nuevos edificios se puede de manera considerable aumenta eficiencia de Alerta conectando la Megafonía de evacuación con el Sistema de Alerta urbano. La eficiencia de Alerta se aumenta también por la interconexión de los sistemas de Alerta autónomos que construyen los amenazadores industriales.
